一、海灣GST-DY-050電源箱概述：

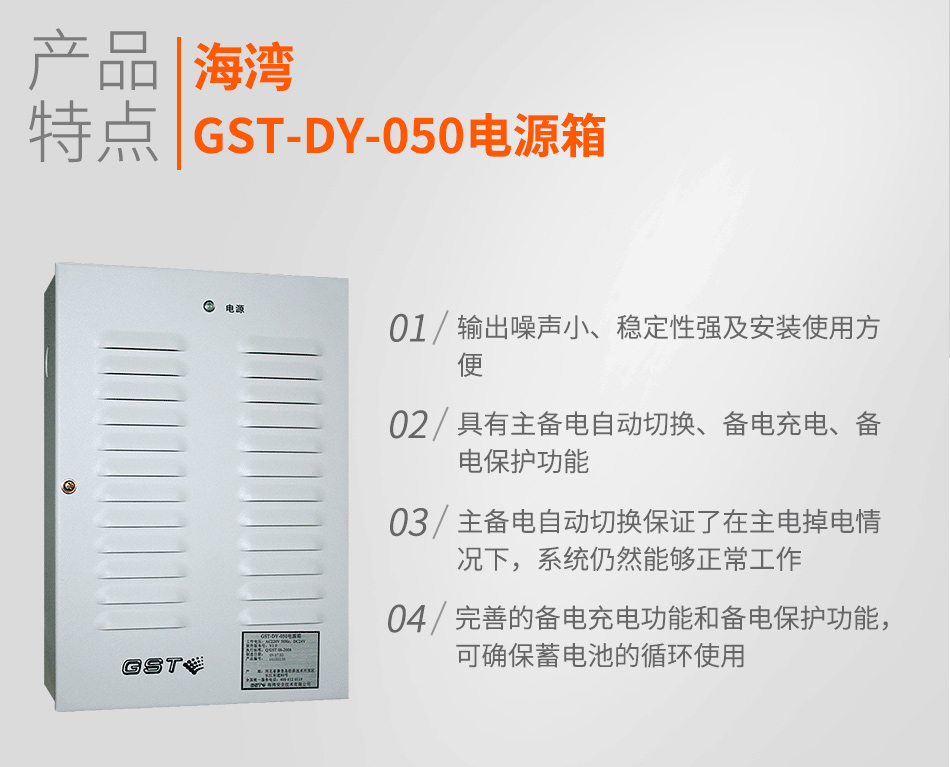

　　非網絡型智能電源箱GST-DY-050電源箱是海灣公司推出的專門用來為消防系統供電的DC27V現場電源輸出設備。具有輸出噪聲小、穩定性強及安裝使用方便等特點，具有主備電自動切換、備電充電、備電保護功能。主備電自動切換保證了在主電掉電情況下，系統仍然能夠正常工作；完善的備電充電功能和備電保護功能，可確保蓄電池的循環使用。電源箱輸出電壓DC27V，輸出電流為2A。

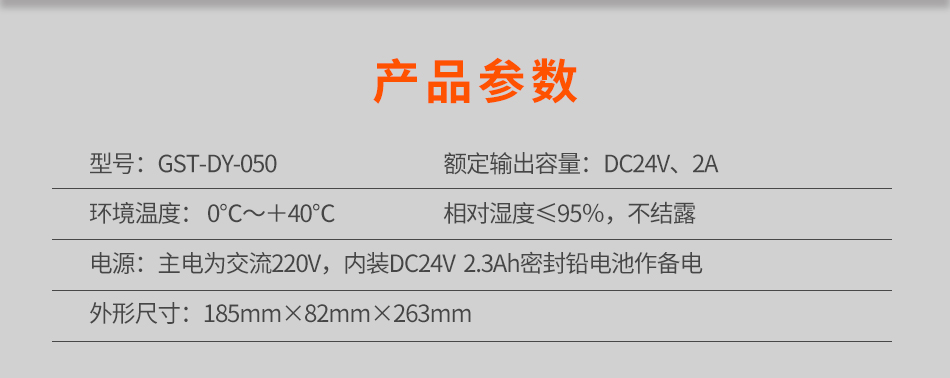

二、海灣GST-DY-050電源箱技術參數：


　　（1）額定輸出容量：DC24V、2A



　?。?）使用環境：　　溫度：0℃～＋40℃　　相對濕度≤95％，不結露



　?。?）電源：主電為交流220V，內裝DC24V2.3Ah密封鉛電池作備電

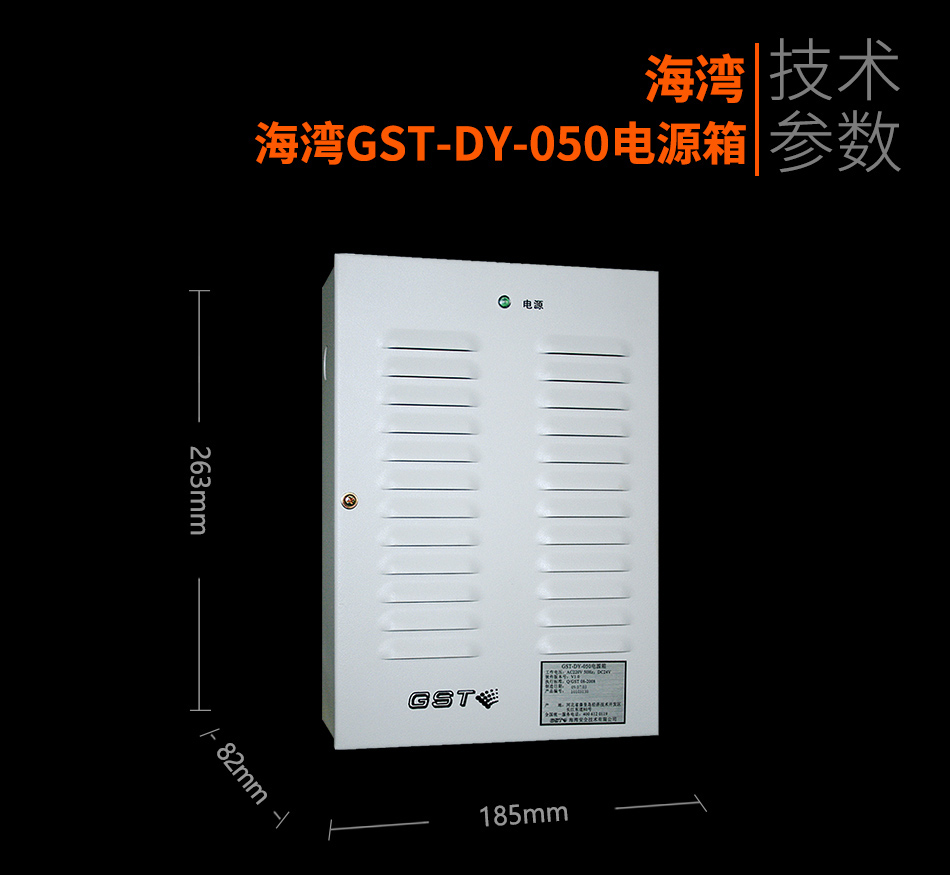

　?。?）外形尺寸：185mm×82mm×263mm



三、海灣GST-DY-050電源箱結構特征、安裝與布線：

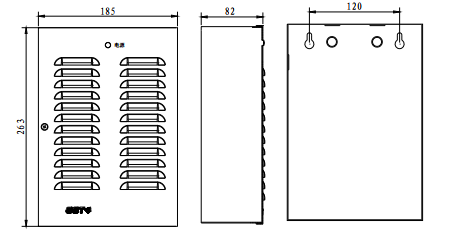

GST-DY-050電源箱外形示意圖如下圖所示。



本電源箱采用壁掛式結構安裝，其接線板外接端子示意圖如下圖：

　　其中：

　　L、PG、N：交流220V電源端子(PG為機殼保護地線端子)；

　　+24V、GND：DC27V輸出端子；

　　COM、NC：故障觸點端子；

　　BAT-、+：備電端子。

　　布線要求：DC27V電源輸出線采用RV1.5的電纜線?！　　?/p>
