【圖解】煙感探測器設置識圖及工程定位

一、看圖例

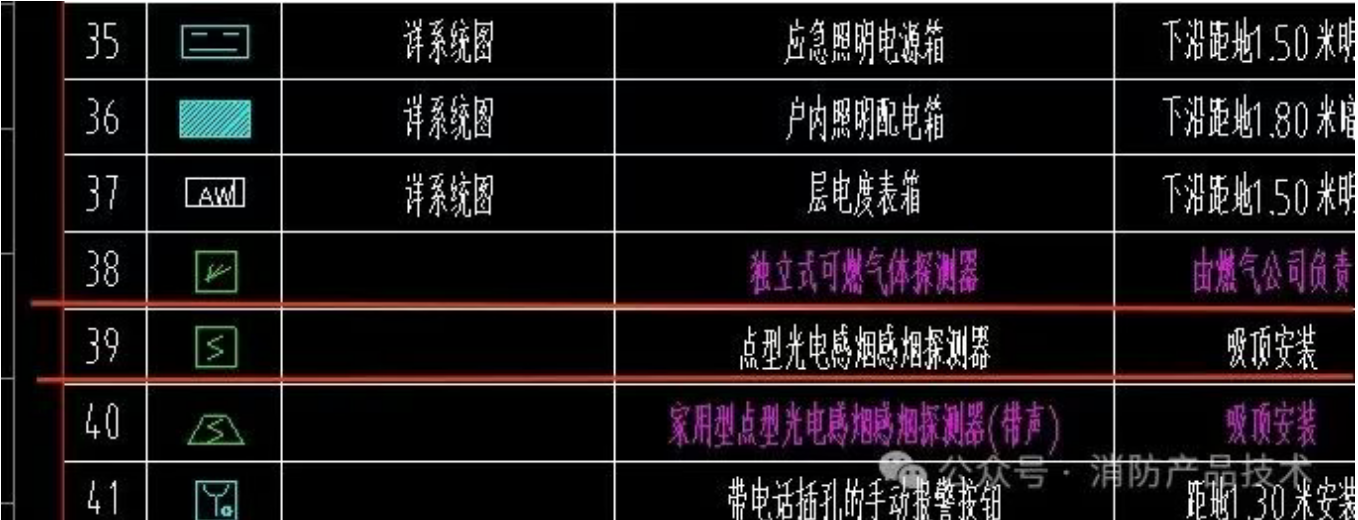

       任何一份圖紙都要先認真看圖例，不同的設計可能圖例就不一樣，消防電氣圖也是如此。在消防電氣圖圖例中，包含很多符號標識，只有先掌握這些基本知識，才能快速看明白消防電氣圖。(如下圖紅色框框里)，說明中注明煙感探測器吸頂安裝。

二、看系統圖:

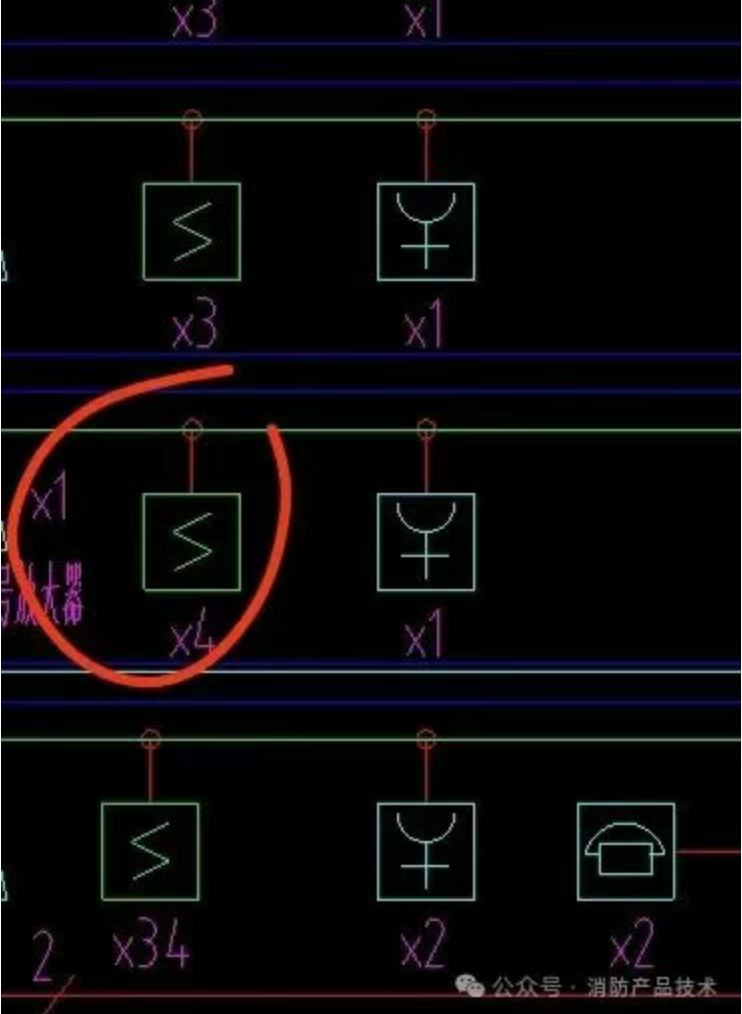

下圖中煙感探測器下面x4，是表明同等類型的煙感探測器在該區域內的總數量。

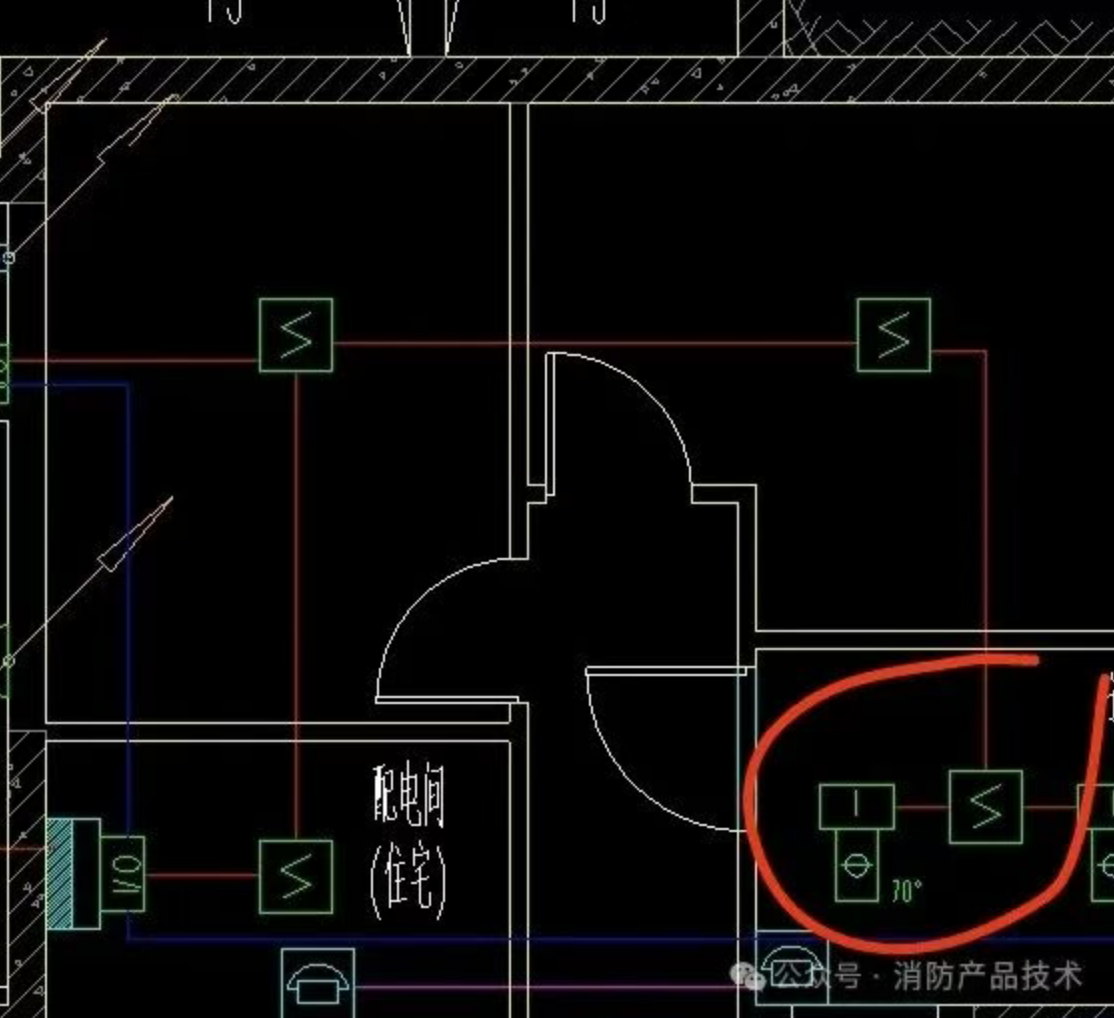

6.2 火災探測器的設置

6.2.3 在有梁的頂棚 設置點型感煙火災探測器、感溫火災探測器時，應符合下列規定:

1、當梁突出頂棚的高度小于200mm 時，可不計梁對探測器保護面積的影響。

2、當梁突出頂棚的高度為200mm~600mm 時，應按本規范附錄F 、附錄 G確定梁對探測器保護面積的影響和一只探測器能夠保護的梁間區域的數量。

3、當梁突出頂棚的高度超過 600mm 時，被梁隔斷的每個梁間區域應至少設置一只探測器。

4、當被梁隔斷的區域面積超過一只探測器的保護面積時，被隔斷的區域應按本規范第 6.2.2 條第4款規定計算探測器的設置數量。

5、當梁間凈距小于 1m 時，可不計梁對探測器保護面積的影響。

6.2.4 在寬度小于 3m 的內走道頂棚上設置點型探測器時，宜居中布置。感溫火災探測器的安裝間距不應超過 10m; 感煙火災探測器的安裝間距不應超過15m; 探測器至端墻的距離，不應大于探測器安裝間距的1/2。

6.2.5 點型探測器至墻壁、梁邊的水平距離，不應小于0.5m

6.2.6 點型探測器周圍 0.5m內，不應有遮擋物。

6.2.7 房間被書架、設備或隔斷等分隔，其頂部至頂棚或梁的距離小于房間凈高的 5% 時，每個被隔開的部分應至少安裝一只點型探測器。

6.2.8 點型探測器至空調送風口邊的水平距離不應小于1. 5m ,并宜接近回風口安裝。探測器至多孔送風頂棚孔口的水平距離不應小于0.5m.
