一、末端試水裝置的作用

　　1.檢驗自動噴水滅火系統的可靠性，測試系統能否在開放一只噴頭的最不利條件下可靠報警并正常啟動。

　　2.測試干式系統和預作用系統的充水時間。

　　3.檢測系統噴頭末端靜壓和動壓。

　　二、設置位置

　　每個報警閥組控制的最不利點處設置末端試水裝置。其他防火分區、樓層均應設直徑為25mm的試水閥。

　　三、組成

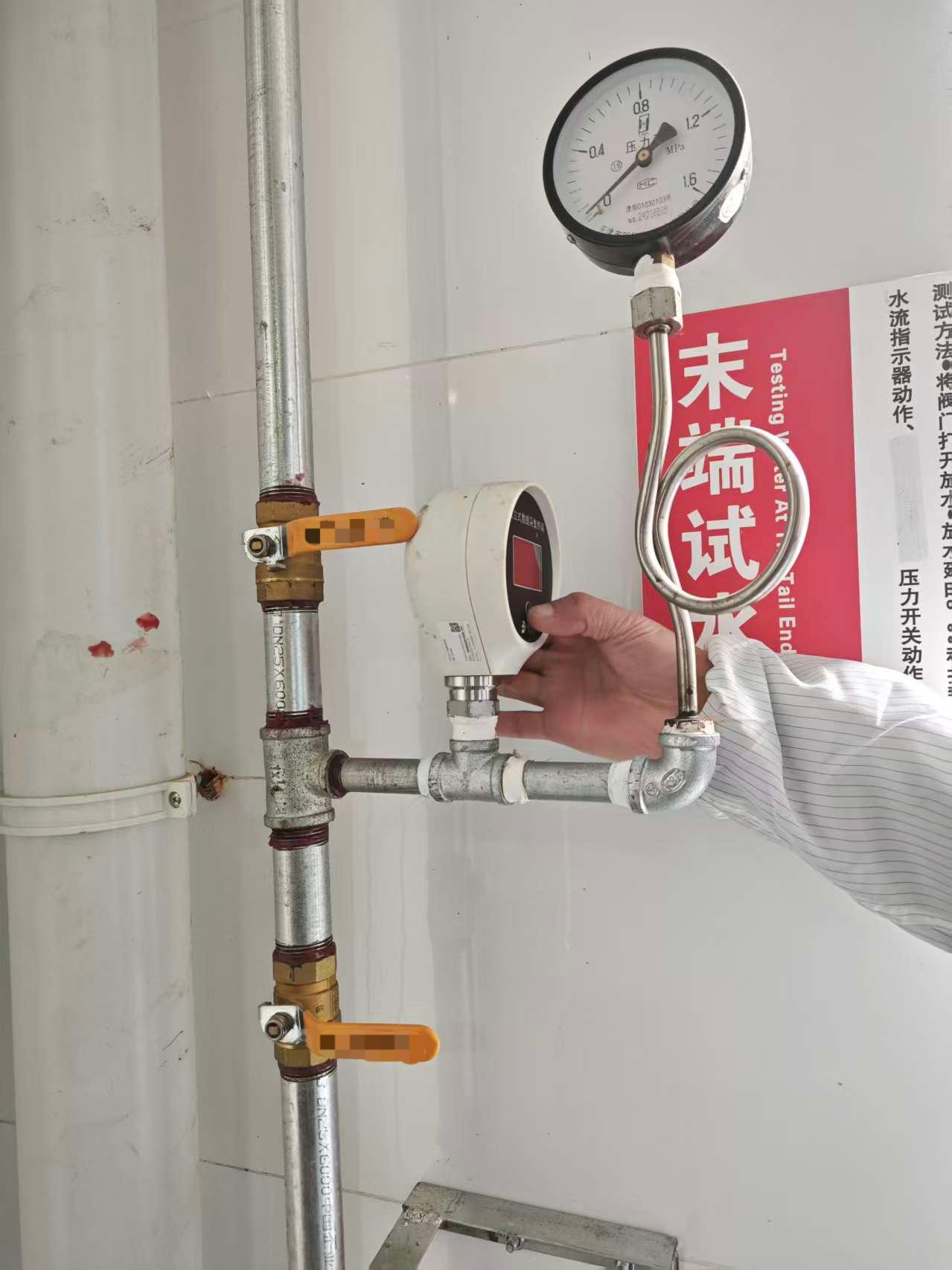

　　末端試水裝置由壓力表、試水閥、試水接頭組成。（以水流經的先后順序排序）

　　四、設置要求

　　1. 試水接頭出水口的流量系數，要求與同樓層或所在防火分區內采用的最小流量系數的噴頭一致。

　　2. 末端試水裝置的出水，應采取孔口出流的方式排入排水管道。

　　3. 排水立管宜設伸頂通氣管，且管徑≥75mm。

　　4. 末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。

　　五、密封性能實驗

　　試驗壓力為額定工作壓力的1.1倍，保壓時間為5min，末端試水裝置試水閥關閉，測試結束時末端試水裝置各組件無滲漏。

　　六、聯動試驗及維護管理

　　1. 濕式系統的聯動試驗，啟動一只噴頭或以0.94L/s~1.5L/s的流量從末端試水裝置處放水時，水流指示器、報警閥、壓力開關、水力警鈴和消防水泵等應及時動作，并發出相應的信號。

　　2. 濕式自動噴水滅火系統的最不利點做末端放水試驗時，自放水開始至水泵啟動時間不應超過5min。

　　3. 每月應利用末端試水裝置對水流指示器進行試驗。

　　4. 每季度利用末端試水裝置、樓層試水閥和報警閥組旁的放水實驗閥等測試裝置進行放水實驗，全面檢查系統啟動、報警功能及出水情況。
