海灣GST-QKP01氣體滅火控制器與現場設備、鋼瓶及消防主機聯網安裝接線
海灣GST-QKP01氣體滅火控制器與現場設備、鋼瓶及消防主機聯網安裝接線

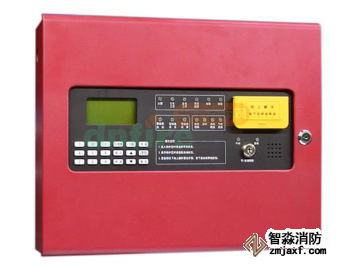

GST-QKP01氣體滅火控制器可配接火災探測器(感煙、感溫、火焰)、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等,具有火災探測和氣體滅火控制功能,可實現1個防火區的火災報警和氣體滅火控制。
簡單就是說GST-QKP01其實也帶有火災報警的功能,可以直接帶探測器、手報。這其實不是必備的,如同樣海灣消防的GST-QKP04氣體滅火控制器2區、4區就不行,無法直接接火探探測器、手報之類的,一定需要火災報警控制器。

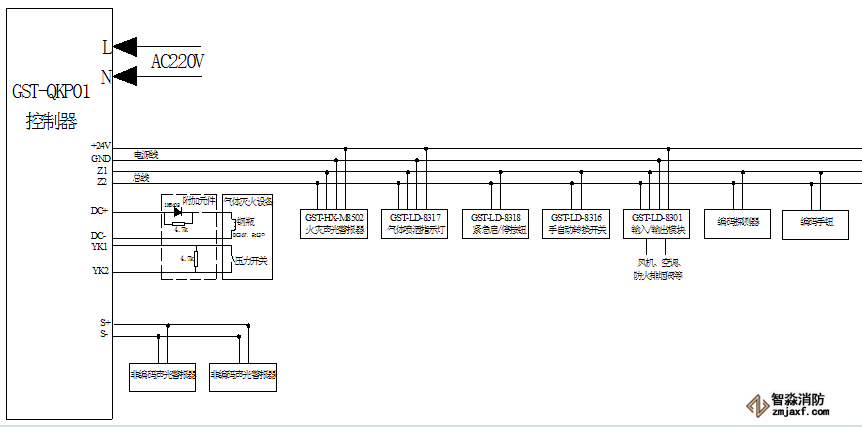

GST-QKP01氣體滅火控制器與現場設備接線的典型接法如下圖1:

GST-QKP01驅動鋼瓶電磁閥輸出的布線方式如圖2所示。附加元件應置于線路的末端、接近鋼瓶電磁閥處。反饋信號接氣體滅火控制器的YK1、YK2端子。

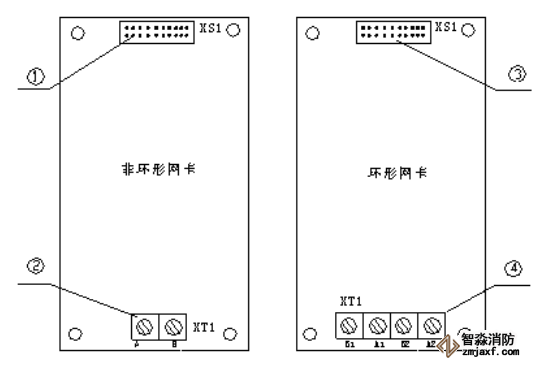

GST-QKP01可通過本地網卡與海灣消防的火災報警控制器(聯動型)聯網,本地網卡分兩種,結構示意圖如下圖3所示,看②、④處接線端子數量就可以明顯分辨出。

?、佟ⅱ郏?0P數據線,接GST-QKP01控制器主板。
?、?、④:RS-485網絡通訊線(A、B)。
組成GST控制網絡時GST-QKP01本地網卡的通訊線端子均接入RS-485網絡總線,圖4為GST-QKP01兩種本地網卡分別與GST5000火災報警控制器(GST5000為例)聯網接線示意圖。

環形聯網,即使某一處的線路出現故障斷路了,也不影響整個系統的聯網通訊,比較適合要求高的場所。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.sjzhtjx.cn/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.sjzhtjx.cn/;海灣服務熱線:18910580194
