變電站電氣部分課程設計

1. 變電站電氣設計程序

• 原始資料分析——電氣主接線方案選定——計算短路電流——選擇主要電氣設備——繪制主接線圖——配置互感器——各級配電裝置選型與布置——配置避雷器和避雷——二次系統設計——編制工程概預算書——編寫設計說明書和計算書。



2. 電氣主接線的選擇

• 結合變電站規模、電壓等級、各電壓側接線方式、供電負荷性質、系統備用容量、互感器配置、過電壓、環境條件、設備供貨情況等進行選擇和設計，重點對主變壓器進行選擇。

• 主接線方案應進行經濟和技術比較，涉及綜合總投資O、年運行費用U、是否采用匯流母線、是否帶旁路母線等。



3. 電氣設備的選擇條件

1. 按正常工作條件選擇：額定電壓的選擇、額定電流的選擇，并考慮環境條件的影響。

2. 按短路條件校驗：熱穩定性校驗、動態穩定校驗、絕緣水平配合計算等。



  4. 幾種電氣設備的選擇

1. 母線電纜及絕緣子的選擇。

2. 高壓斷路器、隔離開關、高壓熔斷器和電抗器的選擇。

3. 電壓互感器、電流互感器的配置。

4. 接地開關的配置。

5. 避雷器、避雷針的配置。

6. 外、內絕緣的選擇與配合。

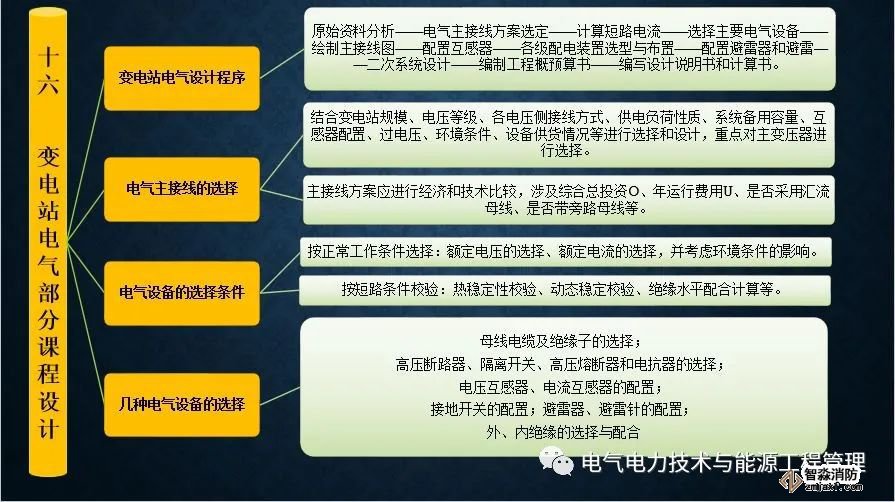

變電站電氣部分課程設計梳理圖
