海灣輸入模塊GST-LD-8319_應用|安裝|接線圖



一,結構特征、安裝與布線

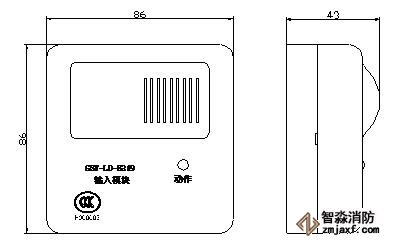

本輸入模塊的外形尺寸及結構示意圖如圖1- 32所示。

GST-LD-8319輸入模塊外形尺寸圖

GST-LD-8319輸入模塊外形尺寸圖

                         圖1- 32

本輸入模塊采用明裝,進線管預埋及明裝安裝方式,將底盒安裝在86H50型預埋盒上,安裝方法如圖1- 33,底盒與上蓋間采用拔插式結構安裝,拆卸簡單方便,便于調試維修。

GST-LD-8319輸入模塊安裝示意圖1                    GST-LD-8319輸入模塊安裝示意圖2

        進線管預埋                                    進線管明裝

GST-LD-8319輸入模塊安裝示意圖1        GST-LD-8319輸入模塊安裝示意圖2

                     圖1- 33

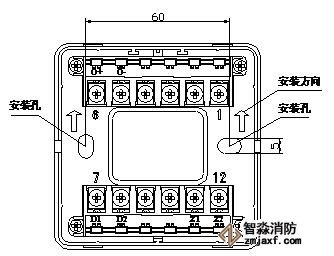

底殼安裝時應注意方向,底殼上標有安裝向上標志(見圖1- 34)。

GST-LD-8319輸入模塊底殼示意圖

GST-LD-8319輸入模塊底殼示意圖

                        圖1- 34

對外接線端子圖如圖1- 35:

GST-LD-8319輸入模塊端子接線圖

GST-LD-8319輸入模塊端子接線圖

圖中端子說明如下:

Z1、Z2:接控制器二總線,無極性

D1、D2:接直流24V,無極性

O-、O+:輸出,有極性

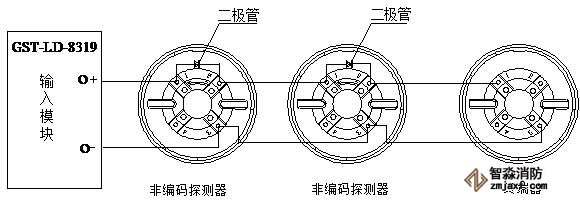

GST-LD-8319輸入模塊與非編碼探測器串聯連接時,探測器的底座上應接二極管1N5819,且輸出回路終端必須接GST-LD-8320或GST-LD-8320A終端器,終端器可當探測器底座使用,即在此終端器上可安裝非編碼探測器,其系統構成圖如圖1- 36:

GST-LD-8319輸入模塊應用示意圖1

GST-LD-8319輸入模塊應用示意圖1

當終端器不作為探測器底座使用時,應加裝上蓋,系統構成圖如圖1- 37:

GST-LD-8319輸入模塊應用示意圖2

GST-LD-8319輸入模塊應用示意圖2



布線要求:Z1、Z2可選用截面積≥1.0mm2的阻燃RVS雙絞線;其它線可采用截面積≥1.0mm2的阻燃RV或BVR線;O-、O+的輸出回路線要有明顯的顏色區分,且顏色的選配要具有合理性。
