預作用系統克服了濕式和干式兩種系統的缺點，兼容了兩者的優點，具有報警早，噴水快，功能全和適用范圍廣且能在噴頭動作前發出火警警報。

　　具有下列條件之一的場所應采用預作用系統。

　　a.系統處于準工作狀態時，嚴禁管道漏水；

　　b.嚴禁系統誤噴；

　　c.替代干式系統。

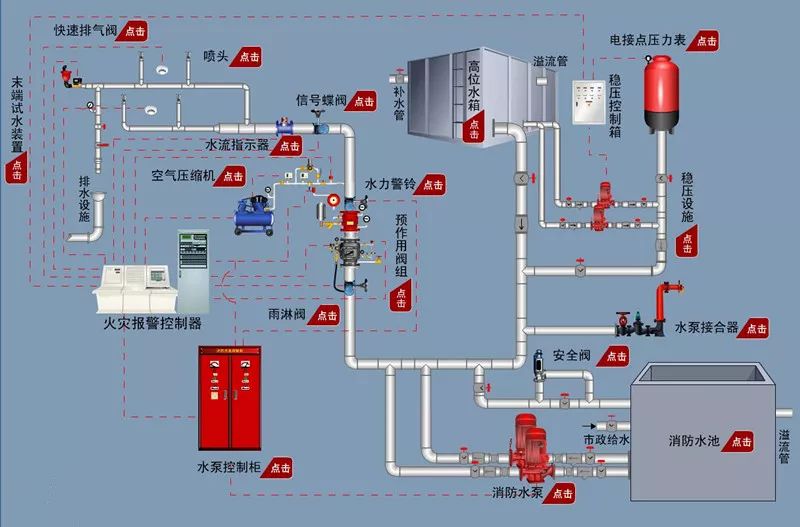

預作用系統結構示意圖

　　由閉式灑水噴頭、水流指示器、預作用報警閥組以及管道和供水設施等組成，準工作狀態時配水管道內不充水，由火災自動報警系統自動開啟雨淋報警閥后，轉換成為濕式系統的閉式系統。

　　保護區域出現火警時，探測系統首發動作，打開預作用雨淋閥以及系統中用于排氣的電磁閥（出口接排氣閥），此時系統開始充水并排氣，從而轉變?yōu)闈袷较到y(tǒng)，如果水勢繼續發展，閉式噴頭開啟噴水，進行滅火。這樣就克服了雨淋系統會因探測系統誤動作而導致誤噴的缺陷。如果系統中任一噴頭玻璃球意外破碎，則會從該噴頭處噴出氣體，導致系統中氣壓迅速下降，降低監控開關動作，發出報警信號，提醒值班人員出現異常情況，但預作用雨淋閥沒有動作，所以系統不會噴水，從而克服了濕式系統會因噴頭誤動作所引起誤噴造成水漬的缺陷。

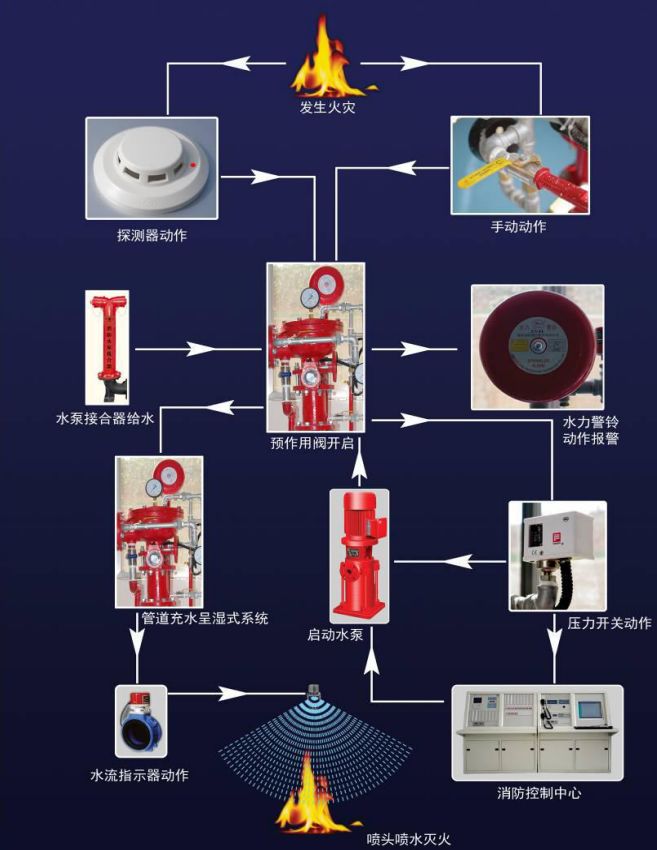

預作用系統動作流程圖

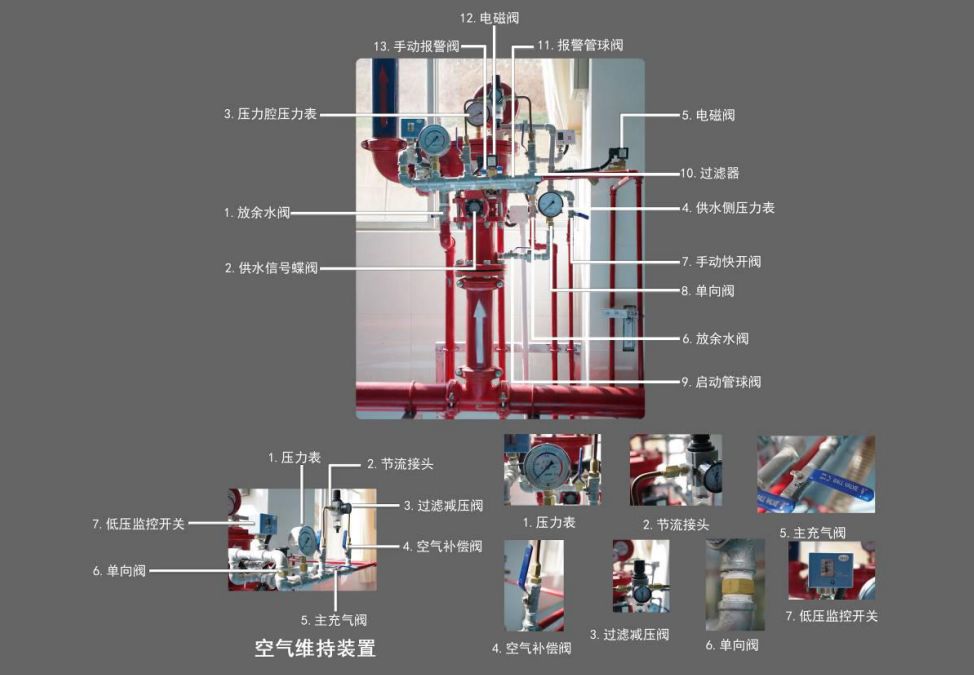

　　5.1空氣維持裝置

　　系統初始充裝時打開主充氣閥，當壓力接近0.05MPa時關閉主充氣閥，打開氣體補償球閥，通過調節過濾減壓閥，將系統充壓至0.05MPa。系統管網平時與氣源通過過濾減壓閥、節流接頭、氣體補償球閥、單向閥相連，如果系統存在微小的泄漏，則壓力會得到補償而不會產生報警信號，只有發生較大泄漏時，才會發出報警信號。由于單向閥的作用可以保證系統充水時，壓力水流不會流向供氣管路。

　　5.2壓力開關

　　將水壓信號變換成電訊號，從而實現電動報警或啟動消防水泵。

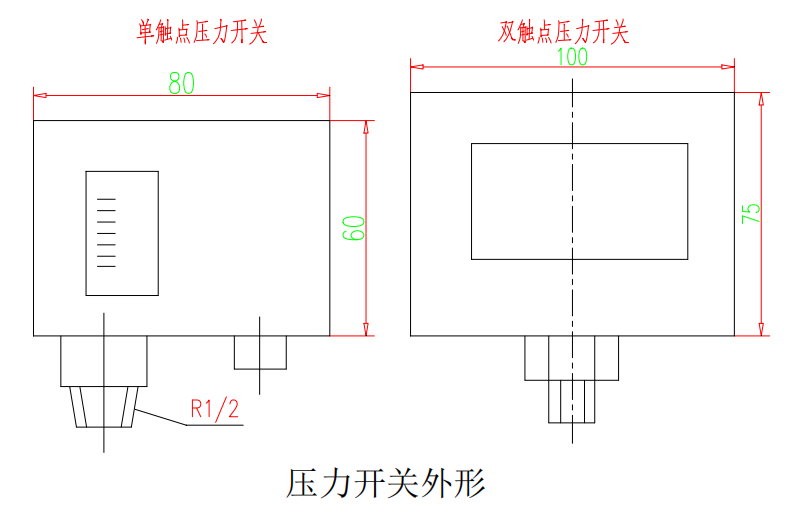

　　結構外形

　　功能特點

　　1)最大工作壓力：1.2MPa

　　2)最小動作壓力：0.05MPa

　　3)壓力可調范圍:0.025～0.125MPa，本壓力開關一般調為0.05MPa

　　5.3水力警鈴

　　水力警鈴是水流過濕式報警閥使之啟動后，能發出聲響的水力驅動式報警裝置,適用于濕式、干式報警閥及雨淋閥系統中。它安裝在延遲器的上部。當噴頭開啟時，系統側排水口放水后5～90s內，水力警鈴開始工作。

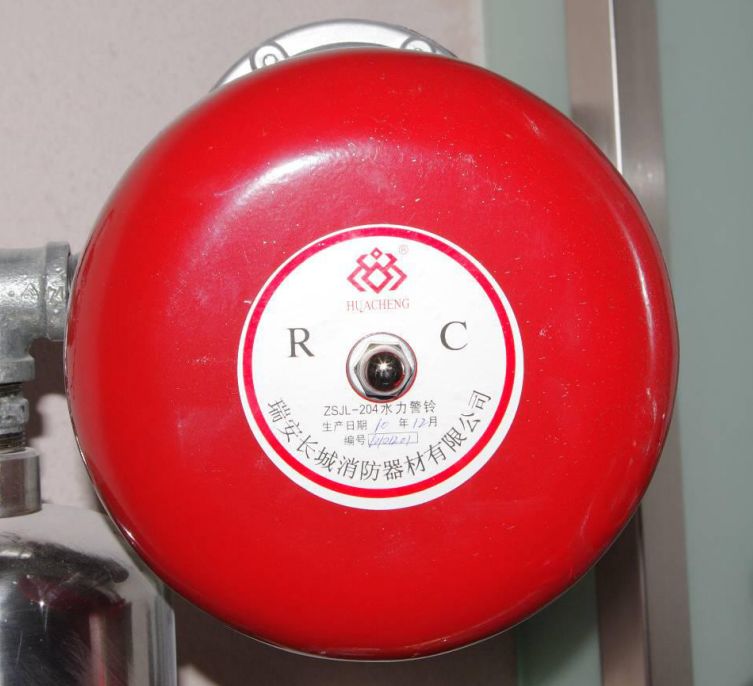

　　結構外形

水力警鈴結構

　　功能特點

　　1）最大工作壓力：1.2MPa

　　2）驅動壓力：≥0.05MPa

　　3）警鈴噴嘴進口壓力為0.05MPa時，平均響度值不低于70dB(A)

　　4）警鈴噴嘴進口壓力≥0.2MPa時，距鈴3m外的響度平均值≥85dB(A)

　　試驗操作

　　打開濕式報警閥管路中的報警試驗閥，或打開設置在噴淋管路系統末端的試驗裝置對水力警鈴進行試驗。

　　工程設計要求

　　1）所有自動噴淋系統均應安裝水力警鈴

　　2）進入水力警鈴的水流應經過濾，以防堵塞，過濾器可安裝在濕式報警閥旁側報警管路上。

　　6.1系統安裝時，預作用雨淋閥應安裝在保護區附近的控制室內，室內溫度不宜低于4℃，以免冰凍影響系統功能，控制室離保護區距離不宜過遠，以免一旦發生火災，因系統管網過長致使灑水延遲。

　　6.2 ZSFY預作用雨淋閥應垂直安裝，一般距地面高度為1m左右，兩側距離1.2m。

　　6.3電磁閥，手動快開閥，放余水閥，水力警鈴等排水處應設置地漏，使排水分別流入下水道，以免溢出弄濕環境。

　　6.4水力警鈴一般不要移動其位置，如確實需要，一般管徑為20mm的，為保證驅動水力警鈴的水流具有一定的壓力，報警管長度應小于20m。

　　6.5 ZSFY預作用雨淋閥的調試工作應在專業消防技術人員指導下進行。以保證系統能有良好的工作狀態。

　　6.6系統投入正常運行后，必須按有關規定或技術標準定期進行檢查。至少每月進行一次警鈴試驗，每三個月至半年進行一次系統試驗和維護保養，試驗檢修應在固定日期和時間內進行，以免引起人們的誤會。

　　6.7在試驗時，發現到達規定壓力時，壓力開關不動作，可調節壓力開關上的調節螺釘，調到規定的動作壓力。

　　6.8發現管網泄漏報警信號，應及時檢查并維修管網，以便系統盡早恢復正常工作。

　　6.9水力警鈴不動作，或響度不夠，可拆下警鈴進口檢修螺母清除堵塞即可。

　　6.10如發現系統氣壓超過0.05MPa，應旋松過濾減壓閥，打開手動報警球閥放出多余氣體，再緩慢調節過濾減壓閥，直至系統管網氣壓值為0.05MPa。

　　7.1系統操作

　　7.1.1關閉系統主供水閥（預作用報警閥進口端信號蝶閥）

　　7.1.2打開系統主排水閥（預作用報警閥排水閥），排出系統側管網水。水排盡后關閉系統主排水閥。

　　7.1.3打開區域閘閥。

　　7.1.4打開充氣閥，給系統充氣。

　　a.打開空氣維持裝置上的快充球閥，給系統充適當?shù)膲毫諝狻＃鈮褐?.03MPa～0.05MPa）。

　　b.當系統壓力充好后，關閉快充球閥，打開慢充球閥，確認過濾減壓閥置于正確的系統壓力。

　　注：24h觀察系統壓力值，確認系統完好，若系統壓力降低，找到滲漏點并擰緊。系統要求24h壓力不能低于0.014MPa。

　　7.1.5拉出復位拉桿，并保持2～3秒鐘，關閉電磁閥。打開隔膜腔控制管球閥給壓力腔充水。

　　7.1.6緩慢打開主供水閥，直到有穩定的水流向打開的警鈴下側排水閥，關閉試警鈴球閥排水閥。若自動滴水閥滴水，關閉主供水閥，檢查預作用報警閥，按順序重新開始4.4系統操作部分。

　　a.檢查預作用報警閥

　　檢查閥座的密封面，不允許積存泥沙和污物，必要時進行清洗。閥座密封面應平整，無碰傷和壓痕，必要時應修理或更換。

　　檢查閥瓣是否正常上下運動、復位，必要時進行適當調整。

　　檢修水力警鈴

　　b.警鈴故障原因是控制口阻塞，或鈴錘機構被卡住，或鈴錘撞壞。須拆下噴嘴、葉輪及鈴錘組件，進行沖洗，重新裝合使葉輪轉動靈活

　　7.1.7完全打開主供水閥。

　　7.1.8記錄報警閥壓力值。

　　7.1.9確認所有閥在他們正常開啟位置。（主供水閥、壓力腔控制管球閥、慢充氣閥和報警控制閥常開，其余球閥常閉。）

　　7.1.10系統處于伺服狀態。

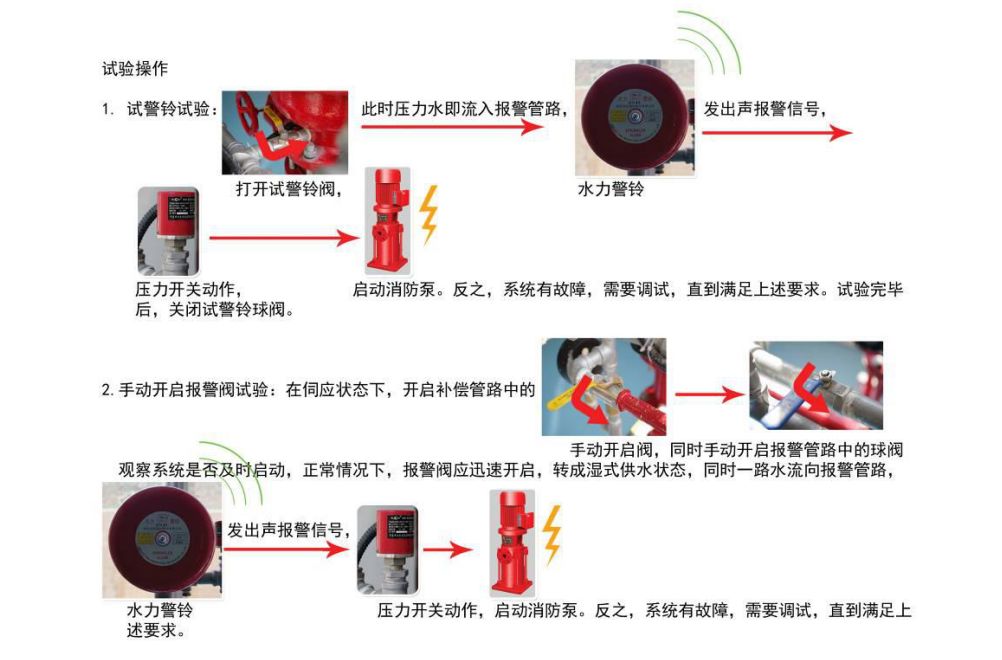

　　7.2試驗操作

　　此狀態下系統如何復位：人工停消防泵，關閉手動開啟閥，一段時間后，閥體上下腔壓力平衡，雨淋閥自動復位，再打開放余水閥，把系統干管中余水排空，然后關閉放余水閥，同時關閉末端試水閥，通過加壓裝置向系統干管充壓縮空氣到0.05MPa，停止加壓，使壓力永遠維持在0.05MPa左右，此時預作用系統完全處于復位完好狀態。

　　7.3聯動試驗：對火災自動報警系統的各種探測器輸入模擬火災信號，火災自動報警控制器應發出聲光報警信號，系統末端的排氣電磁閥打開迅速排氣，啟動電磁閥打開，同時打開報警管路電磁閥雨淋報警閥開啟，系統迅速轉成濕式供水狀態，同時一路水通過報警管路電磁閥流向壓力開關、水力警鈴，水力警鈴發出聲報警信號，壓力開關動作，啟動消防泵。

　　此狀態下系統如何復位：人工停消防泵，斷電使報警管路電磁閥和排氣電磁閥復位，人工拔出啟動用電磁閥復位桿停留3~5s釋放使啟動電磁閥復位，一段時間后，閥體上下腔壓力平衡，雨淋閥自動復位，再打開放余水閥，把系統干管中余水排空，然后關閉放余水閥，同時斷電使報警管路電磁閥和排氣電磁閥復位，然后通過加壓裝置向閥體上腔充壓縮空氣到0.05MPa，停止加壓，使壓力永遠維持在0.05MPa左右，此時預作用系統完全處于復位完好狀態。
