TS-GSTN603消防電話插孔

文章來源：www.sjzhtjx.cn作者：海灣消防公司人氣：1647日期：2019-05-02 10:42:37

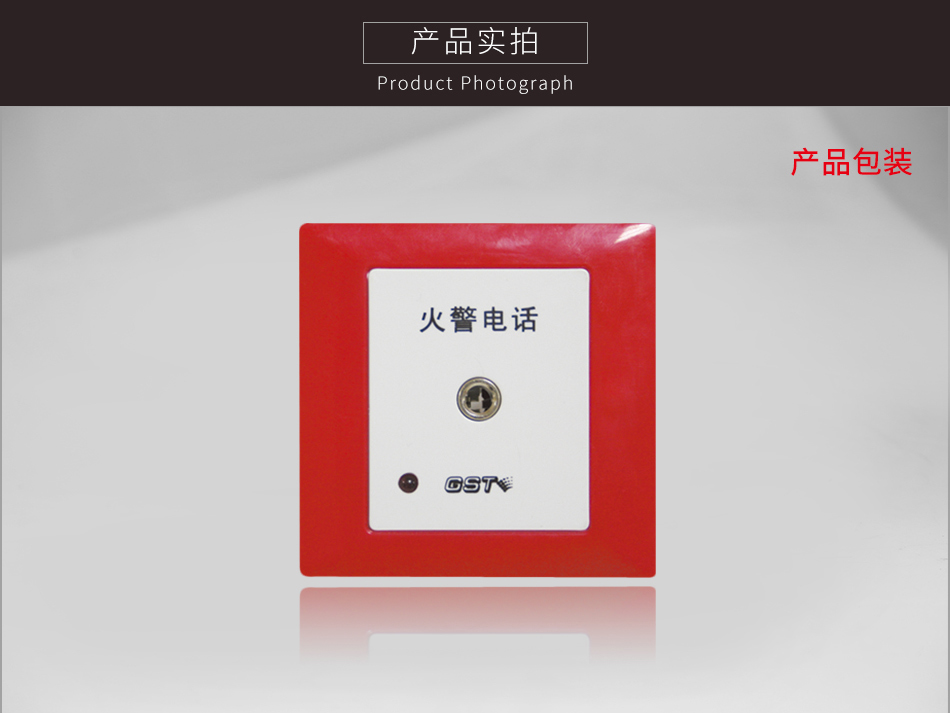

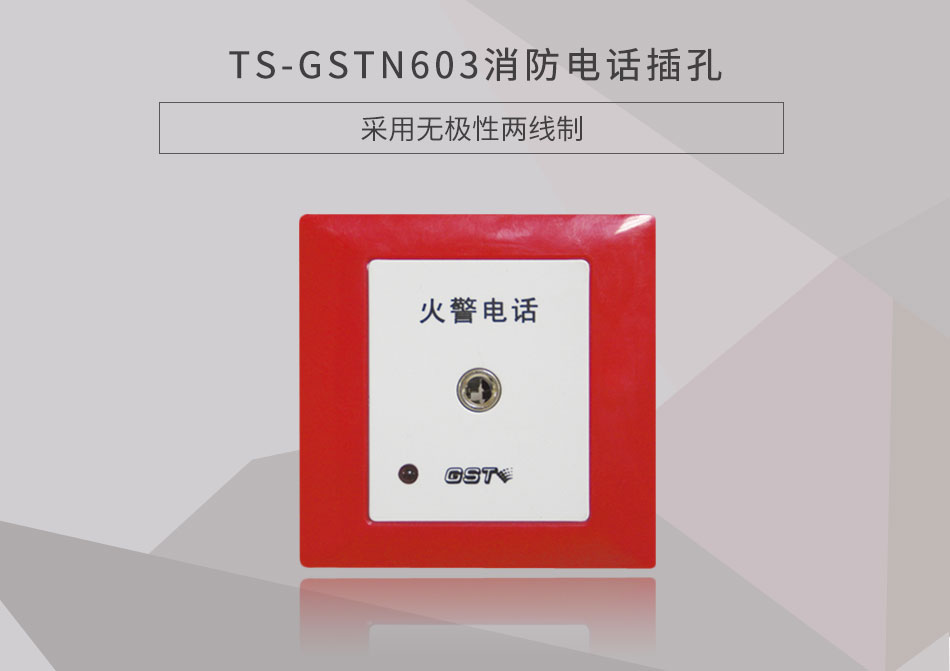

海灣TS-GSTN603消防電話插孔展示海灣TS-GSTN603消防電話插孔參數海灣TS-GSTN603消防電話插孔特點海灣TS-GSTN603消防電話插孔實拍

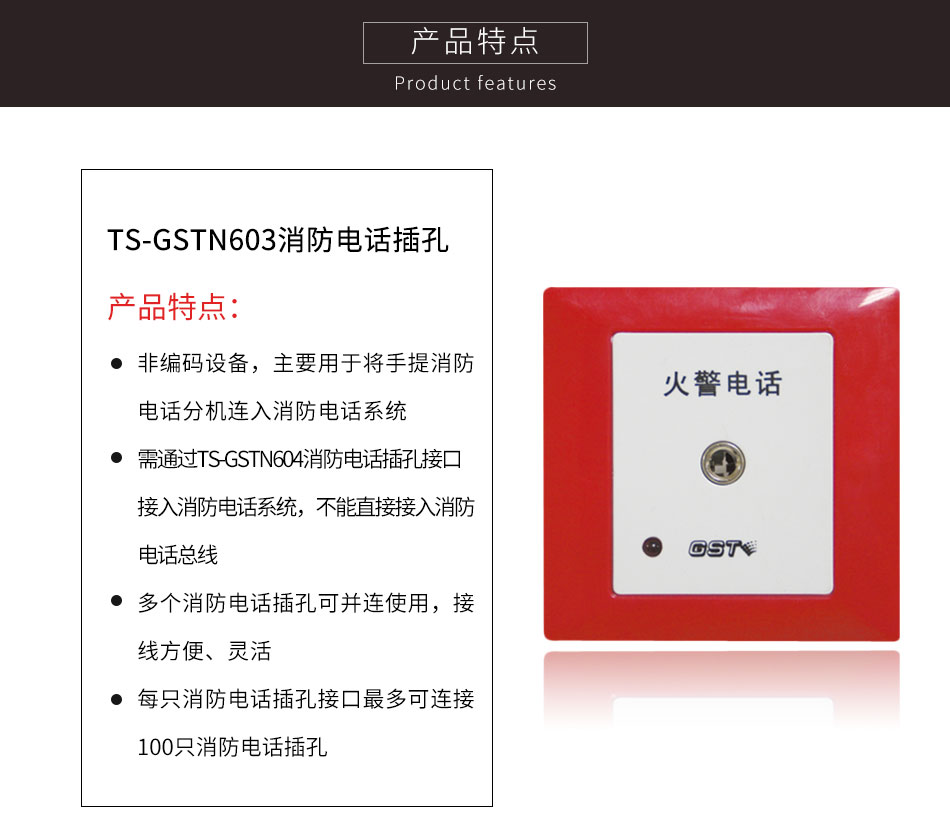

一、海灣TS-GSTN603消防電話插孔特點

　　TS-GSTN603型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。消防電話插孔需通過TS-GSTN604消防電話插孔接口接入消防電話系統，不能直接接入消防電話總線。多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話插孔接口最多可連接100只消防電話插孔。

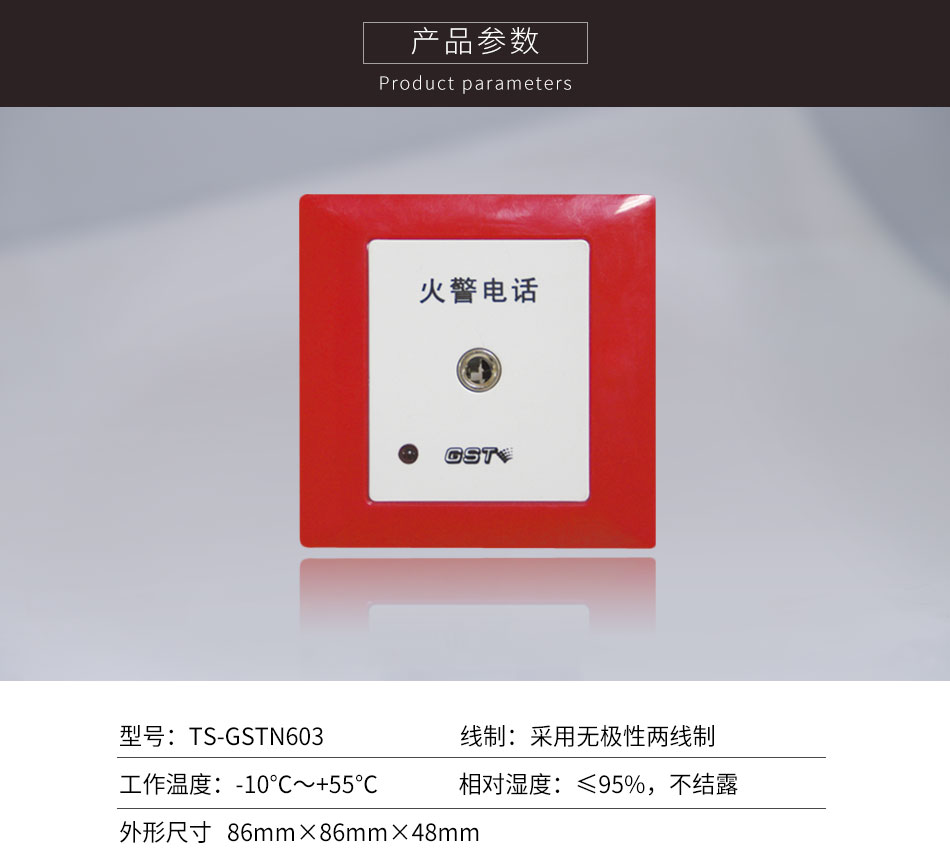

二、海灣TS-GSTN603消防電話插孔主要技術指標


型號 TS-GSTN603
線制 采用無極性兩線制
使用環境 溫度：-10℃～+55℃　相對濕度≤95%，不結露
外形尺寸 86mm×86mm×48mm


三、海灣TS-GSTN603消防電話插孔結構特征、布線與安裝

　　TS-GSTN603型消防電話插孔外形尺寸及結構示意圖如圖


TS-GSTN603消防電話插孔

　　電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺釘將電話插孔安裝在86H50型預埋盒上，安裝孔距為60mm，安裝好紅色蓋板，安裝方式如下圖所示。

TS-GSTN603消防電話插孔

　　其中：

　　端子XT1電話線輸入端；端子XT2電話線輸出端，接下一個電話插孔。

　　布線要求：采用截面積≥1.0mm²的阻燃RVVP屏蔽線。


四、海灣TS-GSTN603消防電話插孔應用方法

　　參見TS-GSTN603消防電話插孔安裝使用說明書。
