一、DZ-03(Ex)本安型定位底座底座概述

　　本底座確定探測器有唯一的安裝位置，接線簡單方便，適用于JTY-GF-GST104型點型光電感煙火災探測器、JTWB-ZCD-G1(A)型點型感溫火災探測器、JTFB-GOF-GST601型點型復合式感煙感溫火災探測器、JTG-ZW-G1B型點型紫外火焰探測器安裝接線。

　　本底座確定探測器有唯一的安裝位置，探測器與底座之間有定位卡口；本質安全型，所用材料具有防靜電功能接線簡單方便，適用于JTY-GF-GST104(Ex)/T型點型光電感煙火災探測器。

二、DZ-03(Ex)本安型定位底座結構特征、安裝與布線

　　本底座安裝接線盒可采用86H50型標準預埋盒，其示意圖如下圖：

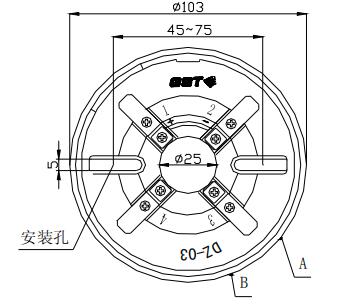

　　本安型定位底座上有四個帶數字標識的接線端子，“1”為正極輸入，“2”為正極輸出，“3”為電源負極，“4”不接線，用來輔助固定探測器。探測器與本安型定位底座上有定位卡口，使探測器具有唯一的安裝位置。本安型定位底座A、B處有兩個凸棱，探測器底部側面C處有一個凸棱。裝配時，將探測器凸棱C對準本安型定位底座A處，順時針旋轉至B處即可安裝好探測器。底座上有4個導體片，片上帶接線端子，底座采用串聯方式連接，回路末端應接一只4.7kW終端電阻。
