海灣GST-BMQ-4編碼器

一、海灣GST-BMQ-4編碼器概述

　　海灣GST-BMQ-4編碼器（以下簡稱編碼器）可對電子編碼的探測器或模塊進行地址碼、靈敏度、設備類型等的讀出和地址碼、靈敏度的寫入功能以及單點測試功能，還可對總線上的探測器或模塊進行在線設備統計、批量測試、重碼檢測等操作。

二、海灣GST-BMQ-4編碼器特點

　　1.該編碼器采用手握式結構，外形小巧，攜帶方便，操作簡單；

　　2.可對公司生產的總線型探測器、模塊等設備編碼，也可進行在線設備統計、批量測試、重碼檢測等操作；

　　3.采用128*128點陣液晶顯示，支持漢字、數字、字母、圖標顯示，顯示直觀；

　　4.具有低功耗模式、自動關機功能；

　　5.具有電池欠壓指示功能；

　　6.具備背光顯示功能。

三、海灣GST-BMQ-4編碼器技術參數

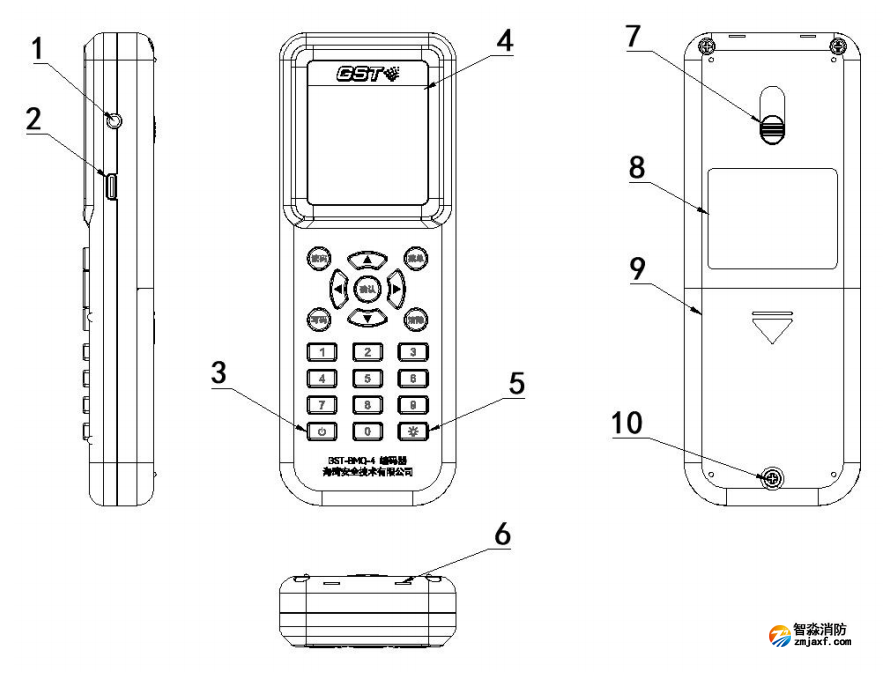

四、海灣GST-BMQ-4編碼器結構特征

　　其中各部分名稱和功能說明如下：

　　1.總線接口：編碼器通過總線接口與探測器或模塊相連。

　　2.TYPE-C接口：用于外置供電或編碼器固件版本升級(固件升級屬于專業操作，本說明書不做介紹)。

　　3.開機鍵：完成系統硬件開機和關機操作。

　　4.液晶屏：顯示有關探測器的一切信息和操作人員輸入的相關信息，并且當電源欠壓時給出指示。

　　5.背光鍵：液晶屏背光的打開與關閉。

　　6.金屬觸片：編碼器通過金屬觸片與探測器相接觸（目前只適用G5系列探測器）。

　　7.滑動按鈕：通過滑動按鈕推出或收回金屬觸片。

　　8.銘牌：印于編碼器背面。

　　9.電池盒后蓋：內部放置電池。

　　10.固定螺釘：將電池盒后蓋和后殼固定在一起。
