DH-GSTN5300/22F剩余電流式電氣火災監控探測器

文章來源：www.sjzhtjx.cn作者：海灣消防公司人氣：1870日期：2019-05-04 06:20:23

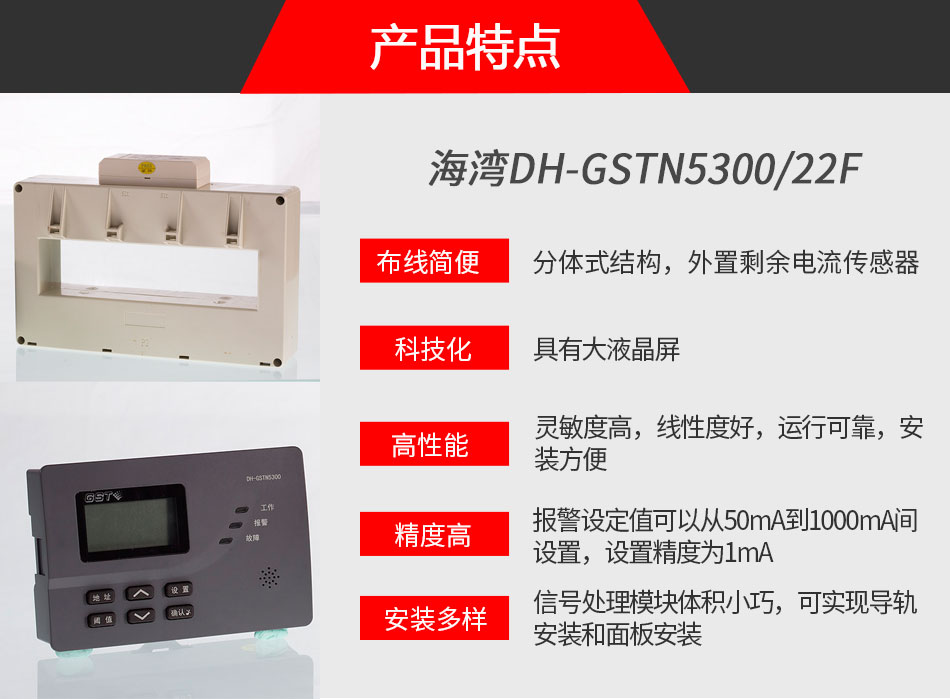

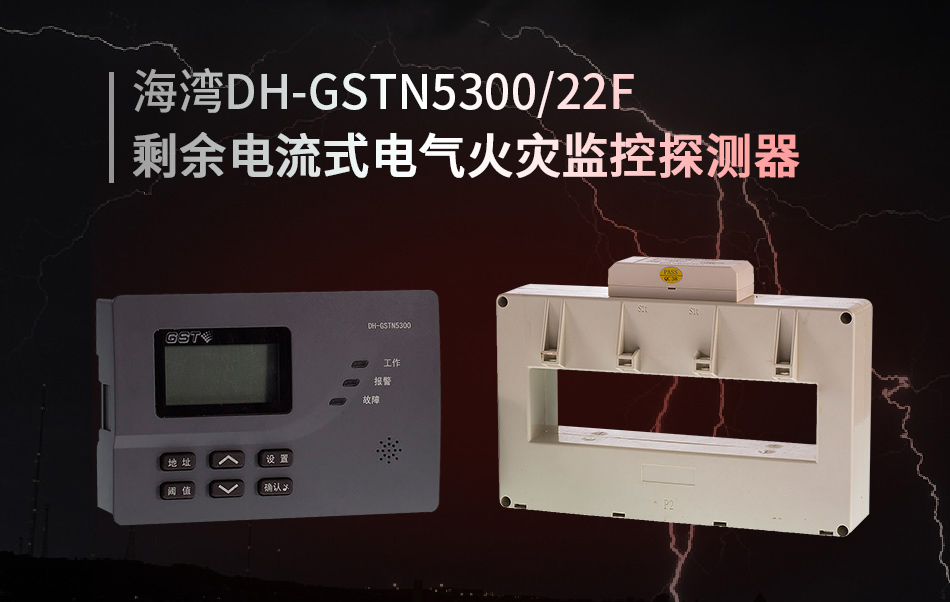

一、海灣DH-GSTN5300/22F剩余電流式電氣火災監控探測器概述

　　DH-GSTN5300/22F剩余電流式電氣火災監控探測器由信號處理模塊和剩余電流傳感器兩部分構成，為分體式單路探測器，剩余電流傳感器為閉口方孔型，適用于對各級保護對象的配電室低壓輸出側或配電柜、總配電箱、一二級配電箱等處供電線路的剩余電流的實時監測。

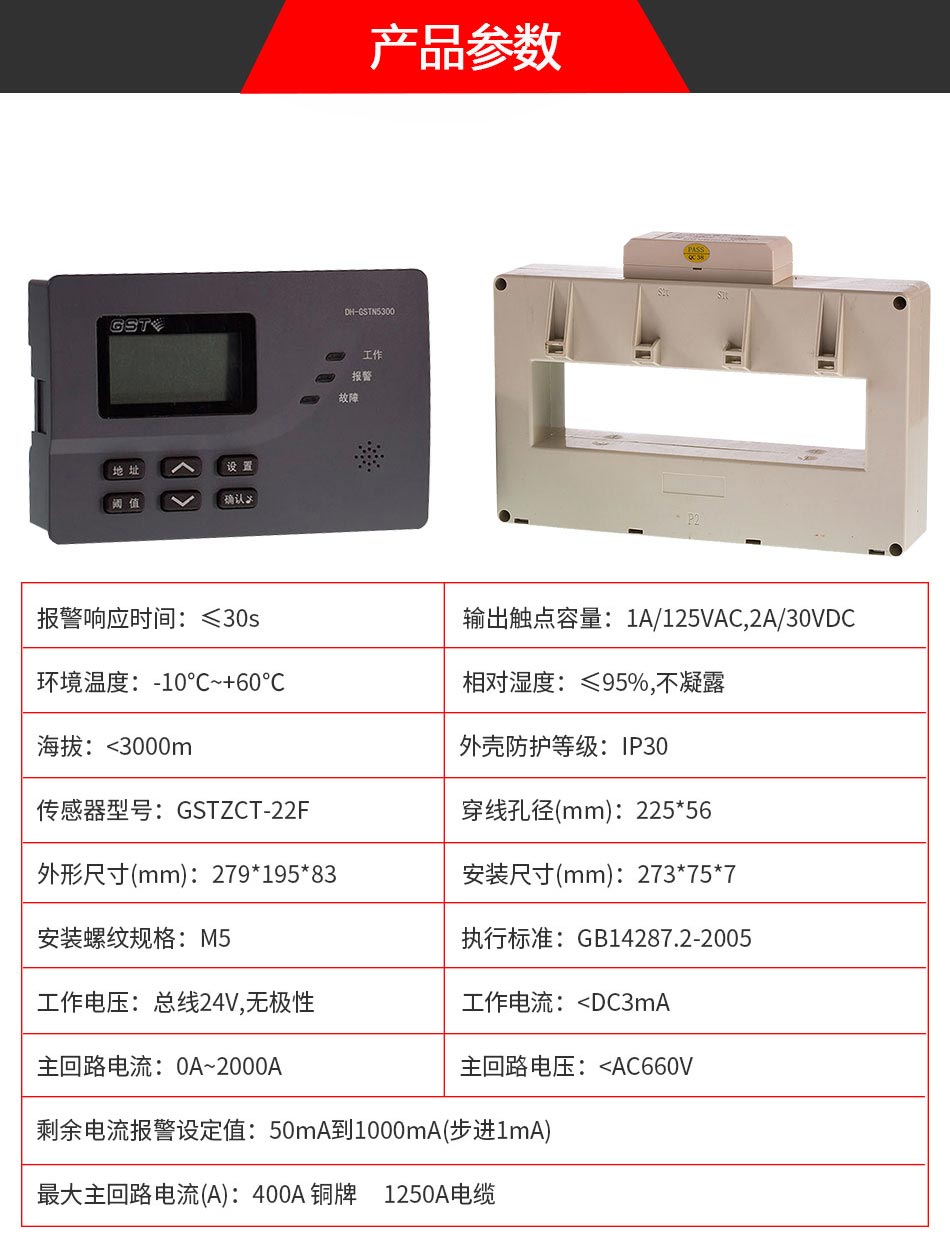

二、海灣DH-GSTN5300/22F電氣火災監控探測器產品參數

型號	DH-GSTN5300/22F
工作電壓	總線24V,無極性
工作電流
剩余電流報警設定值	50mA到1000mA(步進1mA)
主回路電流	0A~2000A
主回路電壓
報警響應時間	≤30s
輸出觸點容量	1A/125VAC,2A/30VDC
環境溫度	-10℃~+60℃
相對濕度	≤95%,不凝露
海拔	<3000m
外殼防護等級	IP30
執行標準	GB14287.2-2005

三、DH-GSTN5300/22F探測器所接傳感器技術參數

傳感器型號	GSTZCT-22F
穿線孔徑	225*56
最大主回路電流(A)	400A 銅牌 1250A電纜
外形尺寸	27919583
安裝尺寸	273757
安裝螺紋規格	M5

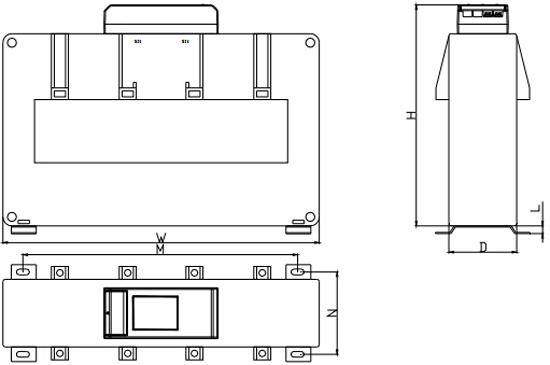

四、DH-GSTN5300/22F探測器傳感器外形示意圖

DH-GSTN5300/22F探測器傳感器外形示意圖

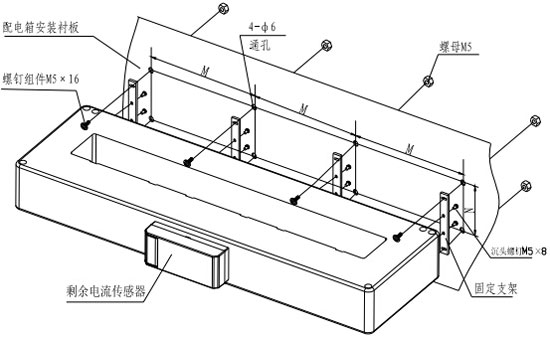

五、DH-GSTN5300/22F探測器傳感器安裝示意圖

DH-GSTN5300/22F探測器傳感器安裝示意圖
